Кирпич AZS для барботажных зон является ключевым огнеупорным материалом для технологии барботажа в стекловаренных печах, специально разработанным для точек барботажа на дне бассейна между зонами плавления и осветления.
Кирпич AZS для барботажных зон является ключевым огнеупорным материалом для технологии барботажа в стекловаренных печах, специально разработанным для точек барботажа на дне бассейна между зонами плавления и осветления. Огнеупоры в этой области должны одновременно выдерживать тройное воздействие: коррозию высокотемпературной стекломассы, интенсивное истирание, вызванное подъёмом пузырьков, и температурные колебания. Технология барботажа путём вдувания газа (обычно очищенного сжатого воздуха) создаёт направленное снизу вверх кольцевое течение стекломассы, что усиливает конвекцию, способствует осветлению и гомогенизации, а также эффективно блокирует попадание неплавленных шлаков в зону осветления, в конечном итоге повышая качество стекла и энергоэффективность. Неправильный выбор материала или конструкции огнеупорного кирпича в точке барботажа может легко привести к ускоренной коррозии, увеличению дефектов пузырей и даже вызвать утечку стекломассы.

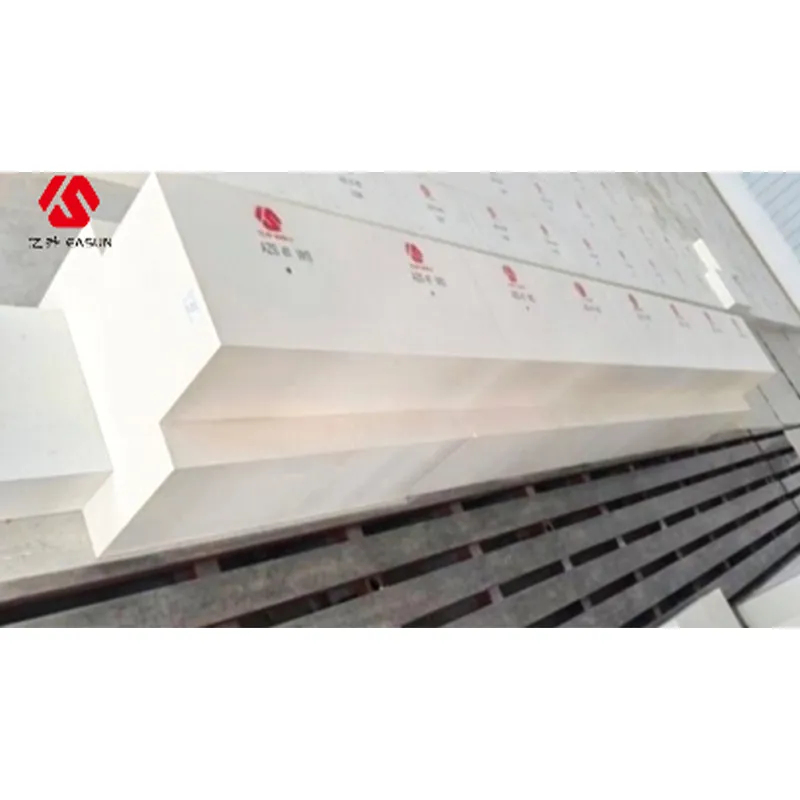

Кирпич AZS-41# окислительного безусадочного литья (WS) является стандартным выбором для барботажных зон.
Высокое содержание циркония и плотная структура: Содержание оксида циркония (ZrO₂) достигает 40–42%, формируя переплетённую кристаллическую структуру с бадделеитом в качестве основной кристаллической фазы и корундовой эвтектикой в качестве матрицы. Статическая скорость коррозии стекломассой может составлять ≤1,3 мм/24 ч (в условиях испытания 1500°C×36 ч).
Превосходная коррозионная стойкость: Эффективно сопротивляется химической коррозии высокотемпературной стекломассой на дне бассейна (обычно достигающей 1350–1500°C) и механическому истиранию, вызываемому пузырьками.
Низкая загрязняющая способность: Температура начала выделения стеклофазы ≥1400°C, скорость выделения пузырьков (1300°C×10 ч) ≤1,3%, что значительно снижает риск загрязнения стекломассы и особенно подходит для производства высококачественной продукции, такой как сверхпрозрачное фотоэлектрическое стекло и электронное стекло.
Сопловой кирпич барботажа должен изготавливаться из кирпича AZS-41# безусадочного литья, причем два ряда донных кирпичей перед и после него должны быть на 50–100 мм выше остальных донных кирпичей, а сам сопловой кирпич должен быть ещё на 50–100 мм выше, формируя ступенчатую структуру для смягчения потока стекломассы и защиты барботажной трубы.
Швы между кирпичами должны контролироваться в пределах ≤0,5 мм и заполняться высококачественным шовным материалом на основе AZS для предотвращения проникновения и коррозии стекломассой.
Высота установки сопла барботажа также требует точного расчёта: обычно она на 200–500 мм выше дна бассейна и на 50–100 мм выше соплового кирпича для балансировки эффекта перемешивания и предотвращения обратного потока стекломассы.
Таким образом, выбор высококачественного кирпича AZS-41# для барботажа в сочетании с точной кладкой является ключом к успешному применению технологии барботажа и продлению срока службы печи до 10 лет и более.
